Оборудование для раздвижных дверей.

ПОДРОБНЕЕ НА САЙТЕ DICTAMAG

К раздвижным или откатным дверям предъявляется достаточно много требований:

  • Раздвижные или откатные двери должна открываться вручную без особых усилий.
  • Раздвижные или откатные двери должны закрываться автоматически, но на дверь не должен устанавливаться дорогой электрически управляемый оператор дверной автоматики.
  • Легкий толчок раздвижной или откатной двери не должен приводить к излишнему хлопку двери о дверную раму, это позволит избежать повышенного износа двери и шума.
  • Дверь должна открываться на всю ширину проема. Если дверь задвигается во внутренний дверной пенал, то при полном открывании двери ручка может полностью зайти в пенал, что приведет к невозможности запирания двери.

С оборудованием DICTATOR можно решить все эти проблемы и иметь удобную в пользовании дверь. Комбинация разных видов оборудования позволит создать индивидуальное техническое решение, которое будет соответствовать требованиям клиента.

Оборудование:

Оборудование Функция Описание
Устройство демпфирования Дверной останов для раздвижных дверей Фиксация двери в открытом или закрытом состоянии
Радиальный демпфер Контроллер скорости движения двери Контроль скорости движения двери при открывании или закрывании, обеспечение постоянства скорости по ходу двери
Конечный демпфер Дверной тормоз для раздвижных или откатных дверей Замедление двери на конечном этапе открывания или закрывания
Шкив с тяговым тросом Доводчик для раздвижных дверей Возврат открытой раздвижной или откатной двери в закрытое состояние
Механический таймер Фиксатор раздвижных или откатных дверей в открытом состоянии Удержание раздвижных дверей в открытом состоянии на ограниченный период времени
Выталкивающее устройство Контроллер положения раздвижной двери Обеспечивает вылет двери из дверного пенала, делая доступной дверную ручку

Система демпфирования раздвижных дверей

Существуют различные возможности замедления дверей на конечных стадиях запирания и открывания. Одним из самых простых и доступных способов является установка стандартных дверных демпферов. Установка демпфера на открывание и закрывание позволит избежать хлопка при работе двери и предотвратить ее преждевременный износ.
При соответствующей установке и настройке оборудования демпфер может играть роль дверного останова. В этом случае дополнительно к функции дверного тормоза добавляется функция дверного останова. Это означает, что дверь может быть зафиксирована в плотно закрытом и открытом состоянии.
Выбор модели демпфера определяется габаритно-весовыми характеристиками двери.
Для легких внутренних дверей можно использовать дверные демпферы Junior, которые несложно врезать непосредственно в дверное полотно.

DICTATOR специально разработал для раздвижных дверей демпфер Z1100. Подробнее


Радиальный демпфер

Радиальные демпферы LD 50 используются в тех случаях, когда надо иметь контролируемую скорость движения двери в течение всего цикла открывания или закрывания раздвижной двери.
Рекомендуется использовать радиальный демпфер в паре с конечным демпфером.
Кроме того, радиальный демпфер легко может интегрироваться в устройства запирания DICTAMAT 50 как составная часть.

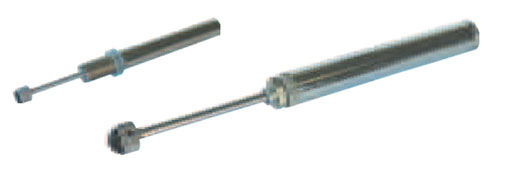

Конечный демпфер

Конечный демпфер позволяет реализовать функцию дверного тормоза, замедляющего движение двери при полном закрывании или полном открывании. Особенностью конечных демпферов являются небольшие размеры и возможность врезки устройств непосредственно в дверную коробку или дверное полотно.


Шкив с тяговым тросом

Шкив с тяговым тросом это простое и эффективное решение для управления раздвижными дверями. При открывании двери трос натягивается, а затем автоматически тянет скользящую дверь в закрытое положение. Сила закрывания регулируется, но не является управляемой.
Корпус шкива изготовлен из термостойкой пластмассы. Трос изготавливается из кевлара. Благодаря наличию направляющей трос всегда укладывается на шкив послойно. Это гарантирует правильную и долговечную работу шкива.

Модельный ряд шкивов с тяговым тросом включает несколько позиций с различной силой натяжения троса, а также с различным способом крепления:

  • Шкив с боковым креплением
  • Шкив с верхним креплением
  • Сила натяжения: 25N, 50N, 80N.

Сила закрывания двери может быть настроена путем преднатяжения троса. Преднатяжение сокращает длину троса и соответственно, длину пути, которую может пройти дверь. Чем выше сила преднатяжения, тем короче ход двери. Максимально возможную длину пути соответствующих шкивов можно увидеть на диаграмме ниже.

Например: шкив с тяговым тросом 50 N с преднатяжением в 2 оборота. Сила закрывания будет около 38 N (когда дверь закрыта), максимально возможный ход двери 1,05 м. Если преднатяжение двери будет больше, то ход двери будет меньше, но сила закрывания будет больше. Об этом важно помнить при настройке, так как в конечном счете может не хватить мощности шкива для закрывания двери или дверь не сможет полностью закрыться.

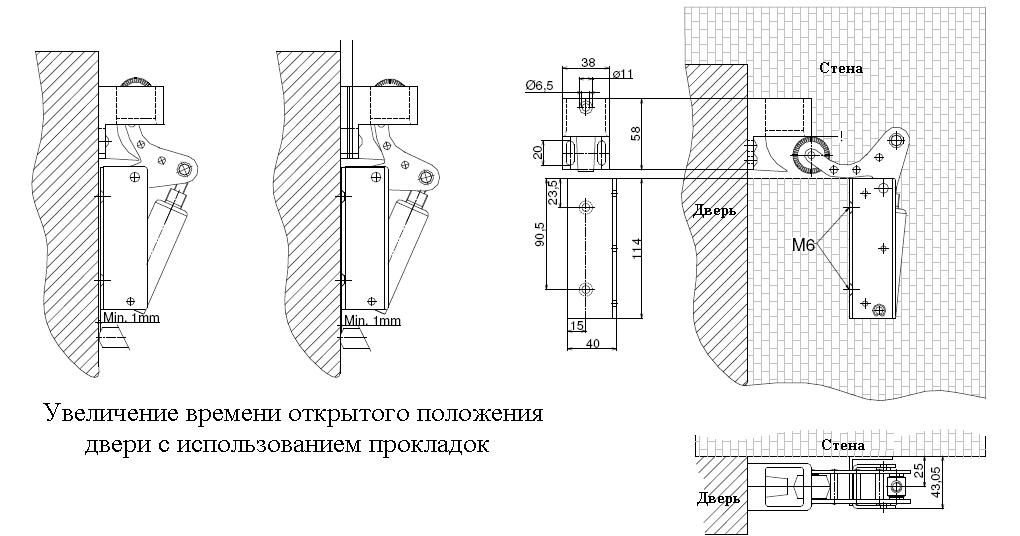

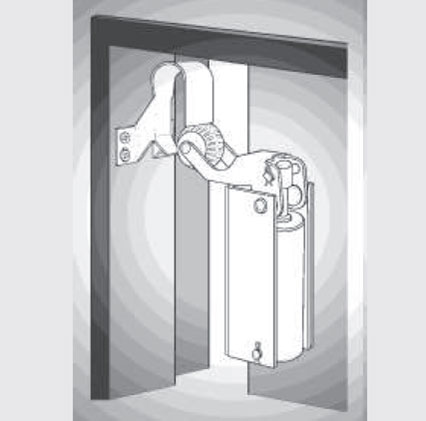

Механический таймер

ДИКТАТОР также предлагает решение для случаев, когда дверь должна оставаться открытой в течение короткого промежутка времени, прежде она начнет закрыться. Это решение в сочетании устройствами закрывания дверей даст идеальный результат. Функционирование механического таймера основано на гидравлическом принципе работы дверных демпферов, но несколько по иному: клапана в цилиндрическом поршне демпфера ограничивают скорость потока масла. Эта скорость и определяет время нахождения ролика под зацеплением крюка. По прошествии этого времени ролик освобождается и дверь под действием шкива с тяговым тросом начинает закрываться.

Установка: Как правило, механический таймер устанавливается в конечной точке открывания дверного полотна. На боковой стенке он крепится с помощью монтажного кронштейна, внутри пенала – помощью специальной монтажной пластины. Крюк механического таймера должен располагаться на заднем торце двери. Время задержки закрывания существенным образом определяется силой закрывания шкива с тяговым тросом. Чем больше сила, тем меньше время удержания двери в открытом положении. Кроме этого, время открытого положения двери можно увеличить подкладыванием под крюк пластмассовых прокладок.

Технические данные:

Задержка по времени (сила закрывания 50 N) не более 25 секунд *
Задержка по времени (сила закрывания 25 N) не более 55 секунд *
* Время действительно при комнатной температуре
Материал корпуса оцинкованная сталь
Материал крючка матовый алюминий

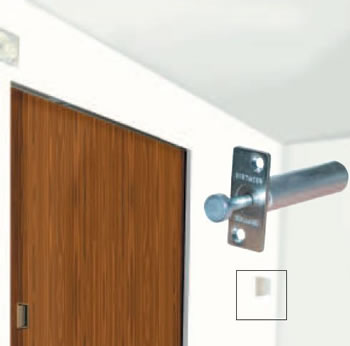

Выталкивающее устройство

В открытом состоянии раздвижные двери должны полностью освобождать дверной проем. В этом случае дверь оказывается в стенном пенале или за стеной, и дверная ручка становится недоступной.
В этом случае идеальным решением является применение выталкивающего устройства. Оно установлено скрытно, на стене, либо на открытом крае двери. При нажатии на торец двери с установленным выталкивающим устройством дверь выезжает на небольшое расстояние и дверная ручка становится доступна.
Для заказа доступны устройства с силой 85 Н и 130 Н.
Обычно для межкомнатных дверей используется устройство с усилием 85 Н. Более мощное устройство используется для тяжелых дверей или для дверей с щеточным уплотнителем.

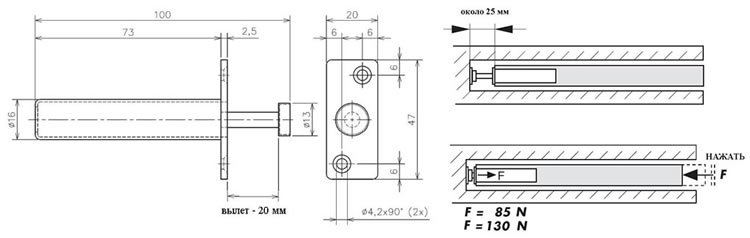

Установка: В стенном пенале или под декоративным кожухом необходимо пространство 25 мм для установки устройства. В конце штока установлен магнит, который удерживает дверь в закрытом состоянии. Если дверь или дверная коробка изготовлены из немагнитных материалов, необходимо установить ответную часть из металла.

Выталкивающее устройство

Выталкивающее устройство

DICTATOR предлагает наборы оборудования для решения упомянутых задач - устройства серии DICTAMAT 50.



ПОДРОБНЕЕ НА САЙТЕ DICTAMAG
