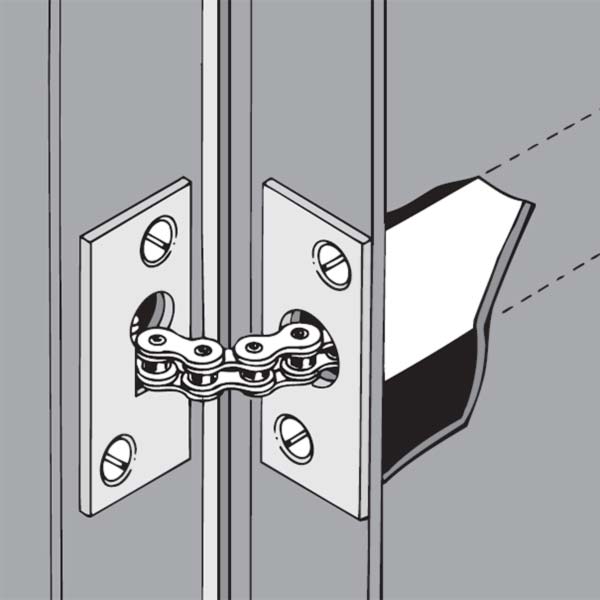

Скрытый цепной доводчик

Область применения:

Скрытые цепные доводчики предназначены для установки на легкие деревянные (E 16/2500) и стальные двери (E 22/2550) или на большие деревянные двери (E 22/2550). Также могут устанавливаться на легкие металлические калитки, выполненные из профильных труб. Использование этих доводчиков позволяет реализовать эстетичное и вандалозащищенное решение.

Доводчики имеют небольшие размеры по глубине и подходят для установки на двери без и с фальцем.

Имеется возможность регулировки усилия закрывания, путем удлинения или сокращения рабочей части цепи.

Доводчики не нуждаются в техническом обслуживании, но периодическая смазка продлит срок службы устройства. Возможно использование доводчика в уличных условиях, в этом случае рекомендуется заказать специальную версию устройства из нержавеющей стали.

Дополнительно на дверь можно установить дверной демпфер.

Монтаж:

Просверлите в двери подходящее отверстие (17 или 23 мм, в зависимости от используемой модели). Установите тело доводчика в это отверстие. Если есть необходимость можно врезать переднюю пластину доводчика в торец дверного полотна. Закрепите тело доводчика в дверном полотне двумя саморезами. Напротив этого отверстия, в дверной коробке просверлите другое отверстие глубиной 50-80 мм. Рекомендуется выбрать его диаметр чуть меньше чем у тела доводчика. Закрепите ответную планку доводчика саморезами. После этого вытяните цепь из тела доводчика и зацепите за узкую часть отверстия в ответной планке. Откройте дверь и удалите фиксирующий пин. Дверь с доводчиком готова к работе. Для регулировки усилия закрывания откройте дверь широко, вставьте в цепь фиксирующий пин. Для увеличения усилия сократите длину цепи. После этого удалите фиксирующий пин и проверьте работу двери. При необходимости дополнительной регулировке повторите описанные выше операции.

Заметьте, что сильное натяжение цепи приводит к уменьшению рекомендованного угла открывания.

Открывание двери на угол 180 градусов приведет к поломке доводчика и повреждению двери.

Технические характеристики:

Тип E 16/2500 E 22/2550
Диаметр трубы доводчика 16 мм 22 мм
Угол открывания двери До 150 град До 150 град
Усилие закрывания 5-15 Нм 15-30 Нм
Материал трубы алюминий
Обработка передней и ответной планки доводчика цинкование нержавеющая сталь

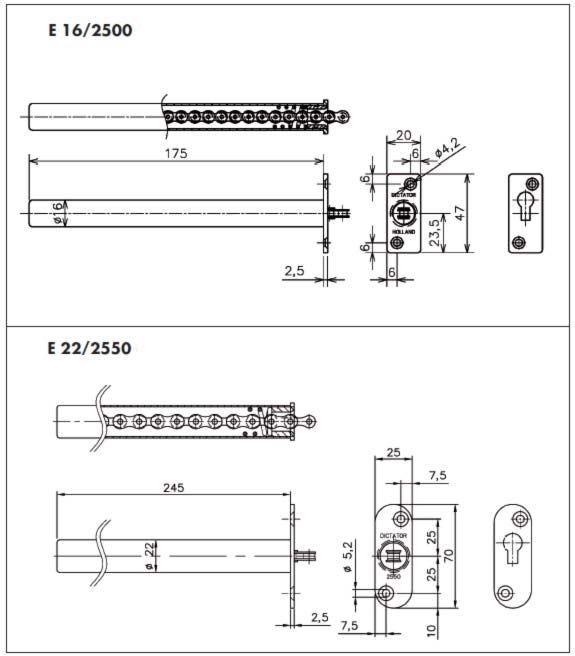

Размеры:

Скрытый цепной доводчик - схема
